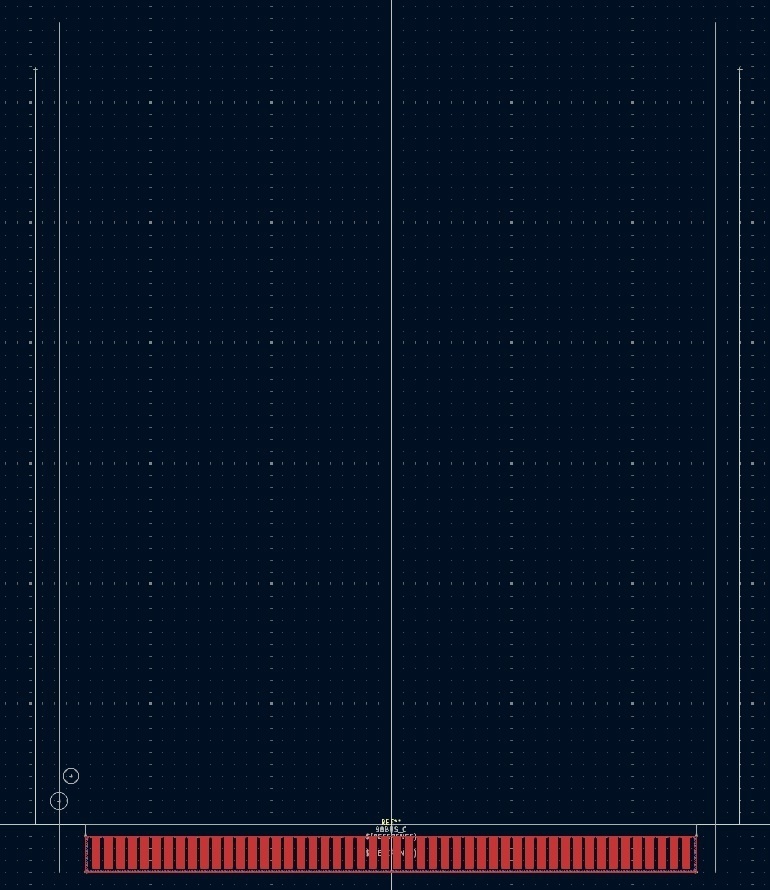

KiCADで私が使っているPC-98用のCバスのフットプリントです。 自分用なので結構雑に作ってますので、修正したほうが良いところや加筆したほうが良い点があればご指摘ください。 ・外形ははみ出せないところなのでedge cutsで書いています ・24bitデコード用のスイッチバーの位置はいくつかのCバスボードの実測で書いています。 ・外形カットラインの内側の線より外はレールにかかるので実装できない場所です ・エッジコネクタ部分はレジストMASKした方が挿しやすいと思います。 ・エッジに角度をつける場合の寸法は30°で端末から1.2mmです。つけた方がたぶん挿しやすいです。
